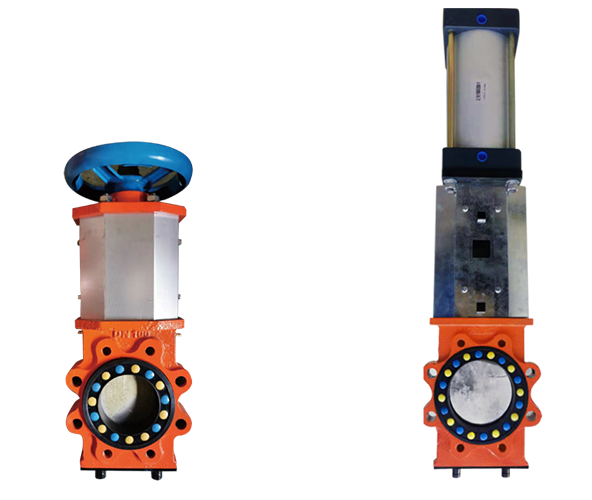

Z73X系列刀型閘閥是我公司在生產與應用過程中，不斷消化與吸收國內外類似產品結構及制造工藝的先進特點，而開發完善的一款產品。閥門主要由左右閥口、閥體、閘板、閥桿、支架、手輪等件組成，采用手動明桿刀形平閘板式結構。其動作和密封原理是：通過手輪帶動閥桿螺母旋轉，閥桿螺母驅動閥桿運動，由于閥桿與閘板銷軸連接，從而保證閘板上下移動，起到開關作用。其密封有兩部分組成，其一為閥蓋處填料密封；其二為閥口處橡膠密封，閥門全開或全關時靠?jī)蓚?cè)橡膠閥口擠壓密封。
主要用于固體顆粒、漿液體介質管路上作啟閉器用，起到接通或截?cái)嘟橘|(zhì)的作用，不允許作節流和調節用，閥門最終工作狀態只有全開或全關。產品廣泛用于排污、電力、造紙、礦山等行業，特別適合于和旋流器的配套使用。
性能規范
|
公稱壓力 PN |
0.6Mpa |
|
|
法蘭連接壓力 PN |
1.0Mpa |
|
|
公稱通徑 DN |
50～300mm |
|
|
試驗壓力 |
強度試驗 |
1.0Mpa |
|
密封試驗 |
0.7Mpa |
|
|
適用溫度 |
-35℃~125℃ |
|
|
適用介質 |
污水、漿液 |
|
主要零件材料
|
零件名稱 |
材料名稱 |
材料牌號 |
|
手輪 |
碳素鋼 |
Q235 |
|
閥桿螺母 |
鋁青銅 |
ZQAL9-4 |
|
閥桿 |
優質碳素鋼、不銹鋼 |
45、2Cr13、304、316 |
|
支架 |
碳素鋼、不銹鋼 |
ZG230~450（WCB）、ZG0Cr18Ni9（CF8(304)）、ZG0Cr17Ni12Mo2（CF8M(316)） |
|
閘板 |
不銹鋼 |
2Cr13、304、316 |
|
填料壓蓋 |
碳素鋼 |
ZG230~450(WCB) |
|
填料 |
盤根 |
碳纖維浸漬四氟乙烯 |
|
閥體 |
碳素鋼、不銹鋼 |
ZG230~450（WCB）、ZG0Cr18Ni9（CF8(304)）、ZG0Cr17Ni12Mo2（CF8M(316)） |
